真空机组系列
JZJHX型罗茨—旋片泵机组
使用范围
JZJHX型罗茨—旋片泵机组是以罗茨泵为主泵，以旋片泵为前泵串联而成。其结构紧凑，操作方便。使用于抽除空气及其它无可凝性及无腐蚀性气体，广泛应用于需要大抽速和高真空的各种真空系统中。如：真空冶炼、电力电容器、变压器、真空浸渍处理、真空镀膜设备中的预抽等。

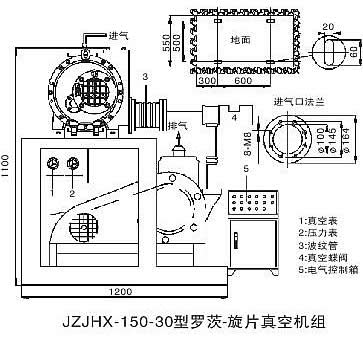

外形及安装尺寸
 |  |
性能规格
主要性能参数
罗茨水环真空组(前级泵配2X型)
| 项目/型号 Name/Model | 抽气速率 (L/S) Exhaust rate | 极限压力 (≤#Pa) Ultimate Pressure | 机级组成型号 Construction of Pump System | 总功率 (KW) Total Power | 进气口径 (mm) Inlet Diameter | 排气口径 (mm) Outlet Diameter | 重量 (Kg) Weight | ||
| 主泵 Main Pump | 中间泵 Holding Pump | 前级泵 Backing Pump | |||||||
| JZJHX15.4 | 15 | 5*10-2 | ZJH-15 | 2XZ-4 | 1.3 | 25 | 15 | 290 | |
| JZJHX30 -8 | 30 | 5*10-2 | ZJH-30 | 2XZ-8/ 2X-8 | 2.2 | 25 | 15 | 380 | |
| JZJHX70 -8 | 70 | 5*10-2 | ZJH-70 | 2XZ-8B/ 2X-8 | 2.7 | 50 | 25 | 520 | |
| JZJHX70 -15 | 70 | 5*10-2 | ZJH-70 | 2XZ-15B/ 2X-15 | 3.1 | 50 | 25 | 630 | |
| JZJHX150 -30 | 150 | 5*10-2 | ZJH-150 | 2X-30A | 5.5 | 80 | 50 | 850 | |
| JZJHX150 -70 | 150 | 5*10-2 | ZJH-150 | 2X-70A | 7.7 | 80 | 50 | 900 | |
| JZJHX300 -70 | 300 | 5*10-2 | ZJH-300 | 2X-70A | 9.5 | 160 | 100 | 1050 | |
| JZJHX600 -70 | 600 | 5*10-2 | ZJH-600 | 2X-70A | 11 | 200 | 100 | 1200 | |
| JZJHX1200 -70*2 | 1200 | 5*10-2 | ZJH-1200 | 2X-70AX2 | 16.5 | 250 | 100 | 2100 | |
| JZJHX1200 -150 | 1200 | 5*10-2 | ZJH-1200 | X-150 | 22.5 | 250 | 150 | 2000 | |
| JZJHX2500 .150*2 | 2500 | 5*10-2 | ZJH-2500 | X-150X2 | 37.5 | 250 | 150 | 2600 | |
| JZJHX3300 .150 | 3300 | 5*10-2 | ZJH-3300 | X-150 | 33.5 | 320 | 150 | 2100 | |
| JZJHX3300 -150*2 | 3300 | 5*10-2 | ZJH-3300 | X-150X2 | 48.5 | 320 | 150 | 3100 | |
| JZJHX5000 -150*2 | 5000 | 5*10-2 | ZJH-5000 | X-150X2 | 60 | 320 | 150 | 3300 | |
